与色温相关几个易混淆概念:光源色温、相关色温及分布温度

发布日期:2024-02-23 浏览次数:287

我们在谈论光源色温时,常常会涉及到光源色温、相关色温及分布温度等概念,对于这些概念的含义及它们之间的区别,许多的朋友不是很了解。鉴于此本文对光源色温、相关色温及分布温度的含义及区别做了介绍,感兴趣的朋友可以了解一下!

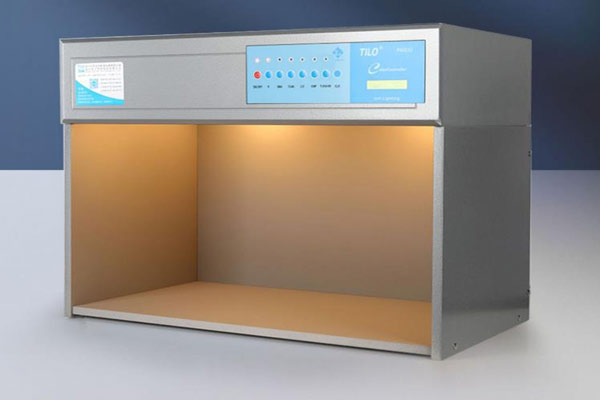

标准光源箱

光源色温含义:

黑体即完全辐射体,是一种能够把落在它表面上的任何波长的辐射全部吸收的物体。随温度增加,黑体发光的颜色变化顺序依次为红→橙→黄→白→蓝。当某种光源的颜色(色品坐标)与某一温度下的黑体颜色(色品坐标)相同时,就称此时黑体的温度为该光源的颜色温度,简称色温,用符号Tc表示,单位为开尔文,用“K”表示。色温是由光谱功率分布所决定,色温越高,颜色越偏向短波部分,色温越低,光色越趋向于长波,即趋于红黄色。


光源相关色温含义:

色温是描述光源光谱质量最常用的指标。当某辐射体与绝对黑体在可见光区域具有相同形状的光谱功率分布时的温度,称为该辐射体的色温。当光源的色度坐标位于色度图上的黑体迹线上时,就把黑体的绝对温度定义为该光源的色温,不同温度下,绝对黑体的色度坐标是不同的,但是非热辐射光源,它们的光谱功率分布形式与黑体辐射相差很大,其色度坐标不一定落在黑体辐射迹线上,这时常用相关色温来表示,即在色度图上,和某一光源的色度坐标点相距最近的那个黑体的绝对温度就定义为该光源的相关色温。


光源分布温度概念:

光源的分布温度的定义 在某一波长范围内[λ1,λ2],如果一个光源发出的辐射与某一温度下的黑体具有最接近的相对光谱辐射功率分布,那么此时黑体的绝对温度叫做该光源在该波长范围内的分布温度。


光源色温、相关色温及分布温度区别:

从上述概念中,可以看出当光源发射光的颜色和黑体不同时,色温的概念被扩大到更一般的“相关色温”的概念。在色温和相关色温的定义中,必须是对标准的色觉观察者而言。因为不同的色觉观察者。特别是具有色觉缺陷的观察者在评价时,将可能收到不同的结果。在相关色温的定义中、必须规定出一个最合适的,为大家所公认的均匀色度图。对同一光源,由依据的均匀色度图的不同,所求出的相关色温也不同。现规定用CIE1960UCS色度图。在上述定义中,都包括了人眼的色觉特性,因此,色温和相关色温实际上是一个心理物理量。

光源的色温和分布温度实际上是两个完全不同的概念。对于分布温度,不仅在可见光区,而对红外区,紫外区也可能有意义,对色温则只在可见光区有意义。


常见光源的色温值:

1.自然光源

日出或日落:色温1850K

日出后/日落前20分钟:色温2100K

日出后/日落前30分钟:色温2400K

日出后/日落前40分钟:色温2900K

日出后/日落前1小时:色温4500K

日出后/日落前3小时:色温5400K

直射日光9-15时:色温5500K

夏季中午直射光:色温5800K

阴天空光:色温6500-7000K

灰蒙天空光:色温7500-8400K

正午:色温5600K

晴朗的北方天空:色温10000K

阴天:色温6800-7500K

2.人造光源

蜡烛光:色温1900K

火柴:色温1700K

白炽灯:色温2856K

冷白荧光灯:色温4500K

白色碳弧灯:色温5000K

卤素灯:色温5000-6000K

电子闪光灯光:色温5300-6000K

3.标准光源

D75光源:色温7500K

D65光源:色温6500K

D50光源:色温5000K

CWF光源:色温4150K

U30光源:色温3000K

TL83光源:色温3000K

TL84光源:色温4100K

Inca A光源:色温2856K

Horizon光源:色温2300K


光源相关色温和分布温度值:

一般地讲,光源的色温和可见光区的分布温度在数值上是不同的,下文列出了几种典型光源的相关色温和分布温度值:

钨带灯:相关色温2060K;分布温度2055K;

螺旋钨丝灯:相关色温2032K;分布温度2030K;

碘钨灯:相关色温3048K;分布温度3089K;

B光源:相关色温4874K;分布温度4651K;

C光源:相关色温6774K;分布温度6215K;

D65昼光:相关色温6504K;分布温度6205K;

E光源:相关色温5455K;分布温度5512K;

氙弧:相关色温5689K;分布温度5493K;

碳弧:相关色温6344K;分布温度6512K。

从上可以看出,CIE标准光源B,C,E,D65、氙弧,碳弧等,它们的相关色温和分布温度值有相当大的区别、这是因为它们的相对光谱能量分布与黑体的有较大的差异。然而象白炽钨丝灯这样一类的光源,由于它的相对光谱能量分布与黑体的相差很小,因而它的相关色温值与可见区的分布温度相差也很小(碳,钨灯除外),一般差别在2——5K左右。事实上,由于光谱能量分布测量误差的存在,要区分这个差别也是没有意义的。


标准光源箱光源相关色温校准方法:

测量点与光照度校准时一致。开启对色灯箱电源开关,并开启被校标准光源,将标准光源预热15min。使对色灯箱处于暗室环境中,避免杂散光影响。然后将色温探头分别放置于各个测量点,逐点测量相关色温值。读数时,应将手远离探头,待显示稳定后记录9个点的测量值。若同时配置多种类型标准光源,应逐个重复上述步骤。

1.相关色温偏差

对上述校准记录的测量数据,按下列公式计算相关色温偏差。

相关色温偏差计算式

公式中:r——对色灯箱相关色温偏差,K;Tav——对色灯箱在9个测量点的相关色温平均值,K;Ts——对色灯箱所配置的标准光源的标称相关色温值,K。

2.相关色温均匀度

对上述校准记录的测量数据,按下列公式计算相关色温均匀度。

相关色温均匀度计算式

公式中:Tmin对色灯箱在9个测量点中的实测最低相关色温值,K。
